Technique de la chaîne

Précision de l’installation

En transmission

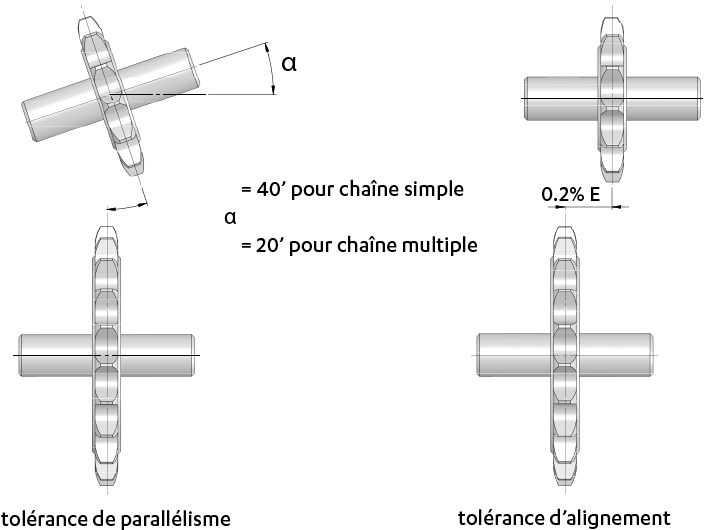

  • Le défaut de parallélisme des arbres doit être inférieur à 40′ avec une chaîne simple et 20′ avec une chaîne multiple.
  • Le défaut d’alignement des pignons doit être inférieur à 0,2% de l’entraxe, limite descendant à 0,1% pour les transmissions rapides. Si on ne peut éviter le mouvement longitudinal de l’arbre, il faut aligner les pignons en position moyenne. La qualité géométrique de l’installation est particulièrement importante lors de l’emploi d’une chaîne multiple en raison de sa raideur transversale.
  • Le voile et le faux rond de la denture qui, de fabrication ne sont pas supérieurs à ce que prescrit la norme ISO 606, ne doivent pas être perturbés par le montage (par exemple par le clavetage),
  • La rigidité de l’installation devra être suffisante pour que les qualités d’alignement des pignons et de parallélisme des arbres ne soient pas affectées par les efforts sur les paliers en fonctionnement.
pignon alignement

En levage

  • Les défauts d’alignement et de parallélisme des ancrages et des renvois doivent être réduits autant que possible.
