Técnica de la cadena

Montaje preciso de una transmisión

Transmisión

  • La desviación paralela debe ser de menos 40’ para cadenas simples y de 20’ para cadenas múltiples.
  • La desviación de los piñones debe ser inferior al 0.2% entre centros, bajando el límite al 0.1% en transmisiones rápidas. Al no poder evitar el movimiento longitudinal del eje de transmisión se necesita alinear los piñones en posición media. Es muy importante la calidad geométrica de la instalación cuando se usa una cadena múltiple por causa de su rigidez transversal.
  • La concentricidad de los dientes que no son mayores a las tolerancias que indica la norma ISO 606 no deben ser alteradas durante el montaje (por ejemplo por el anclaje),
  • La rigidez de la instalación tendrá que ser suficiente para que las calidades de alineación de los piñones y del paralelismo de los ejes de transmisión no sean afectadas por las fuerzas de los apoyos en acción.

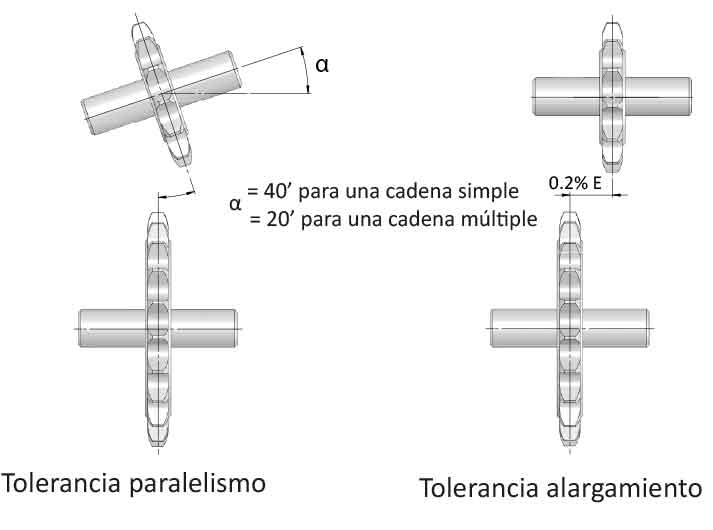

tolerancia paralelismo, tolerancia alargamiento

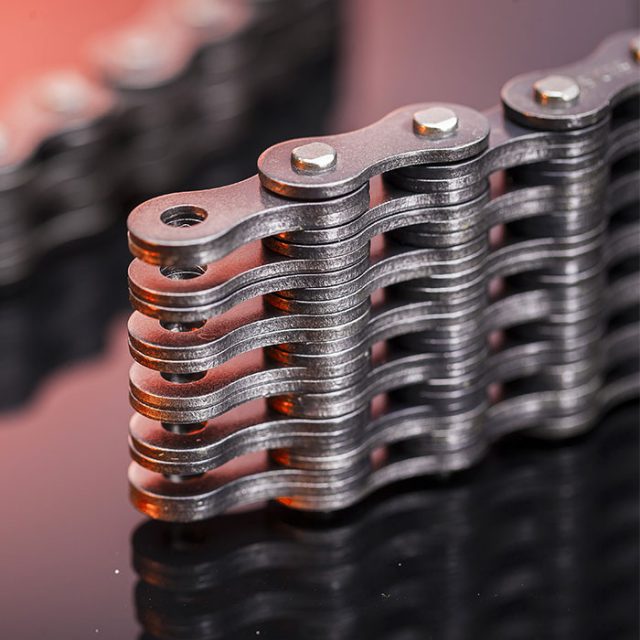

Elevación

  • Los defectos de alineación y de paralelismo de los anclajes deben ser reducidos en lo posible.
