Tecnica della catena

Precisione Dell’installazione

In Trasmissione

  • Il difetto di parallelismo degli alberi deve essere inferiore a 40’ con una catena semplice e a 20’ con una catena multipla.
  • Il difetto di allineamento dei pignoni deve essere inferiore al 0,2% dell’interasse, limite che scende al 0,1% per le trasmissioni veloci. Se non si può evitare il movimento longitudinale dell’albero, bisogna allineare i pignoni in posizione media. La qualità geometrica dell’installazione è particolarmente importante quando si utilizza una catena multipla a causa della sua rigidità trasversale.
  • Il velo ed il falso tondo della dentatura che, di fabbricazione non sono superiori a quello definito dalla norma ISO 606, non devono creare interferenze al montaggio, per esempio con la cava.
  • La rigidità dell’installazione dovrà essere sufficiente affinché la qualità di allineamento dei pignoni e il parallelismo degli alberi non siano modificate dagli sforzi sui supporti in funzionamento.

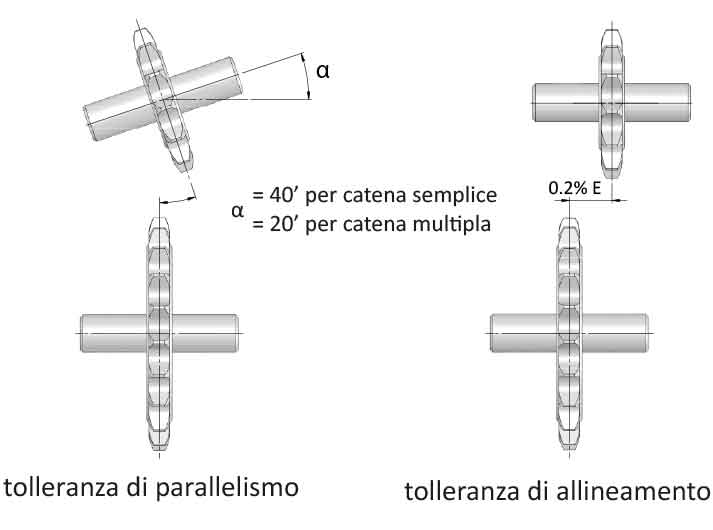

tolleranza di parallelismo, tolleranza di allineamento

In sollevamento

  • I difetti di allineamento e di parallelismo degli ancoraggi e dei rinvii devono essere ridotti per quanto possibile.
